水电站滤水器

发布日期:2021-07-23 11:32 作者:力能电力 点击:

                                                                     滤水器-水电站滤水器-全自动滤水器-工业滤水器



一、 水电站滤水器用途 :
      本款滤水器是一种过滤水的装置,滤水器安装在电站、化工、印染、造纸等各种行业的供用水管道上,滤水器主要适用于Dg500mm以下的管道,从而可代替二次滤网,节约开支。

二、
水电站滤水器优点:
    1、水电站
滤水器结构紧凑,占有空间位置小,安装布置灵活方便,有标准结构供用户选用,也可按用户的现场布置条件进行专门设计。
    2、排污效果好:该产品设计采用固定分格网芯、分区局部强化反冲洗和步进旋转排污斗的新型结构。
    3、运行水阻小,过滤的流量大精度高。
    4、外型尺寸小,便于现场的布置和安装。
    5、网板材质及结构最大限度提高水流的过流面积,有效减少滤网水阻,保证运行可靠不发生卡、堵、塞现象,大大延长了滤网。
    6、滤网采用3-6mm不锈钢板整体冲压成形,网芯应能承受150 kPa的差压,而不变形、不损坏。具有工作寿命长、耐腐蚀、不生锈、表面光洁、不结垢的特性。
    7、通过差压控制器,定时自动启动减速机可进行正反转冲洗,具有清污效果强、排污耗水量少。
    8、滤水器进、出水口结构为上下分体式,不仅避免水压直接冲击滤网,也改变了传统滤网过滤时因杂物远离排污口,排污时需对几个过滤室逐一清洗,往往会造成卡堵现象。

三、 水电站滤水器结构:

水电站滤水器是由 ①转动抽 ②定位杆 ③支架壳体 ④网芯 ⑤进水口 ⑥出水口 ⑦排污口等组成。一般水质为淡水型的,滤网和内部主要部件为不锈钢材质。海水等强酸碱型的建议接触介质的部件采用特殊不锈钢材质。滤水器的控制是通过PLC控制箱实现,它具有以下功能
    1、定时清污:用户可按运行情况,在0-72(默认6小时)小时内任意设置定时清污时间,当达到设定时,电动装置启动,排污阀开启,滤水器便清污、排污。
    2、差压清污:用户可按自己的要求,整定差压清污的差压值,当滤水器进、出水口的差压值高出设定值时,滤水器实现清污、排污工况。
   3、现场手动清污;控制箱上有手动清污按钮,按下时滤水器便实现手动清污、排污工况。
   4、自检:控制箱上有差压过高报警,
电机故障报警、排污阀故障报警功能

四、
水电站滤水器工作原理
       水电站
滤水器接入管道系统后,水就会从进水口进入滤水器,过滤后的水从出水口流出,当水中杂质通过网芯时,由于体积大于网芯孔,而衩截留在网芯上,当聚积到一定数量时,即造成进水口和出水口有一定压差。这时可转动网芯进行轮次自动反冲洗,使水流垂直冲刷滤网内的污物,排污迅速彻底;因网芯结构独特,避免了相邻正向水流的干扰,杂质将会全部从排污口自行排出。如此循环往复。

水电站滤水器可替代二次滤网的小型滤水器,可任意选定精度,且体积小,造价低,一般情况下,不须增加动力源,只需采用手动,手柄按产品上所标的定点位置依次转动,滤水器内部的几个过滤室可逐一清洗,从而达到自动反冲过滤水中杂质的目的。电控系统操作模式分为自动控制模式、手动控制模式和电动控制模式三种。
     如用户选型为自动滤水器,可选用压差排污和定时排污。
            1、压差排污:当杂质聚积到一定数量时,利用冷却水进出水管之间差压信号来反冲洗排污,压差变送器信号接通控制信号,控制机构打开电动排污阀,电动减速机将以每分钟3-6转的转速       运转,水流对附着在网芯内侧壁面上的杂质污物反向冲洗,经由排污管路和排污阀门排入冷却水出水管中。
            2、用户如需要可设置排污时间性,在0-9999小时内设定清洗排污时间,让电动减速机进行反转使排污阀打开,依次进行反转反冲洗排污。
            3、根据需要和可能客户可手动开启排污按钮,进行调控检验使用系统操作模式。



水电站滤水器安装及注意事项
1)二次滤网可卧式安装在凝汽器进口,也可安装在循环泵出口,其效果相同。
2)滤网进口直管段长度应大于循环水管道直径。
3)安装时不可倾斜,连接要牢固。
4)滤网与凝汽其、器循环水管进口间距保持100mm以上,并在滤网与凝汽器之间加装补偿节,便于检修装拆和补偿之用。
5)安装后,须清除滤网前循环水管中的一切杂物,投运前,并作运行试验。

水电站滤水器用户订购须知:
       订购水电站滤水器请提供以下参数:1.过滤介质;2.进出水管接口管径;3.过滤网孔直径;4.流 量____t/h;5.压力、温度;6.安装要求及制动方式,确定滤水器安装位置和安装型式(如:高进低出式,斜插式,侧进中出式等)。

       如若改换需方提供安装方案、接管通径、原滤网图纸复印件。

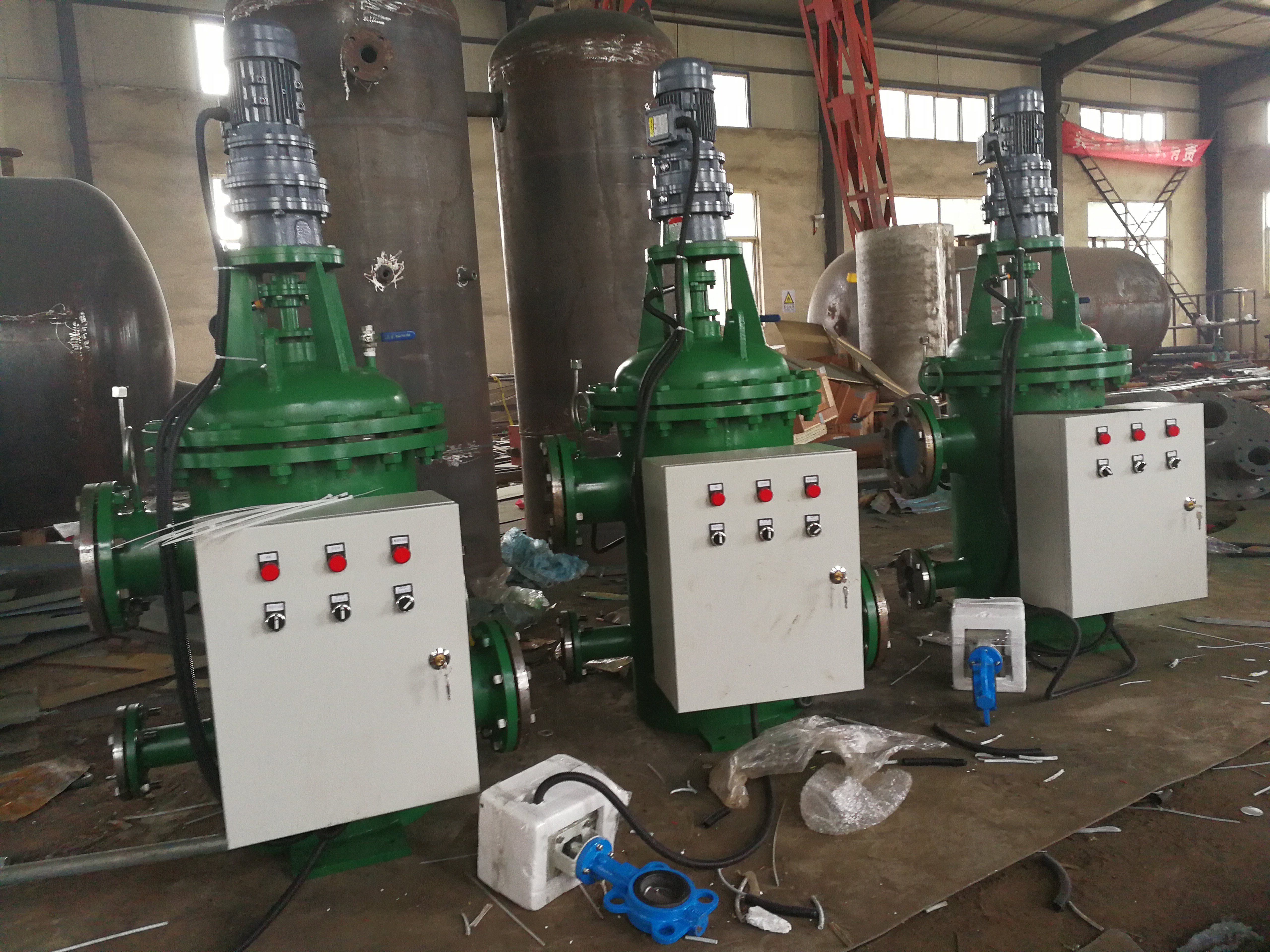

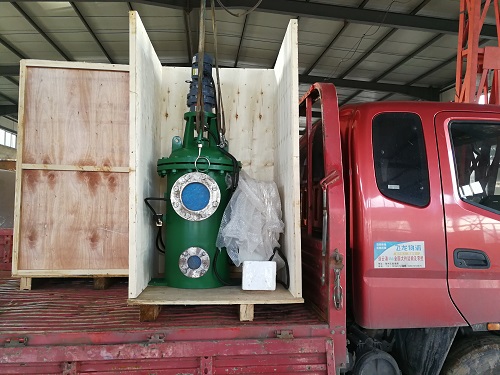

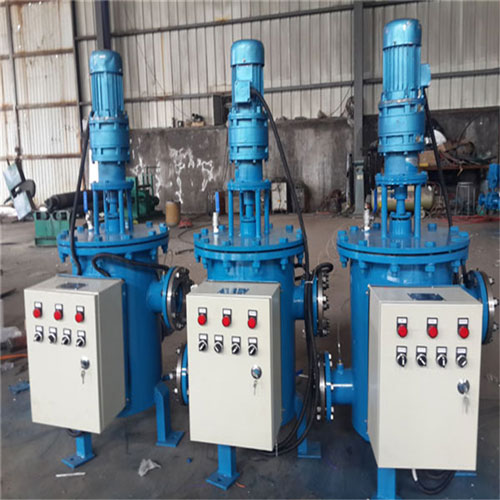

七、以下为产品图:
